オフィス移転に伴うLAN配線工事 床下隠蔽施工のポイント【福山市】

こんにちは、株式会社大信電気です。今回は福山市内のオフィスで、移転に伴うLAN配線工事をさせてもらいました。お客さんからの依頼は「新しいオフィスに移るんやけど、床下にLANケーブルを隠して配線してほしい」というもの。事務所が広くなったので、デスクの配置も変わるし、できるだけ配線が見えないようにしたいとのことでした。そういう時、床下配線が一番すっきりしますよね。

施工の流れとポイント

まず現場の確認から入りました。床はタイルカーペット貼りで、その下がフリーアクセスフロアになっていました。つまり、床下に空間があって、そこにケーブルを通せる構造です。でも、ただ床下にケーブルを落とせばいいわけじゃない。例えば、床下には空調や電気の配管が通っていることもあるし、断熱材が邪魔することもあります。今回は比較的スッキリした床下でしたが、それでも他の配線との干渉を避けるために、ルートは慎重に決めました。特に、LANケーブルはノイズに弱いので、動力線と平行に長く這わせないように注意しています。

作業は3人で行いました。一人が床のタイルカーペットを剥がす係、一人がケーブル係、もう一人が端末の加工とテストを担当。役割を分担することで、効率よく進められます。ちなみに、使ったケーブルはカテゴリ6Aのシールド付き。最近のオフィスだと高速通信が当たり前ですから、将来を見越して少しグレードの高いものを選びました。

床下配線の実際

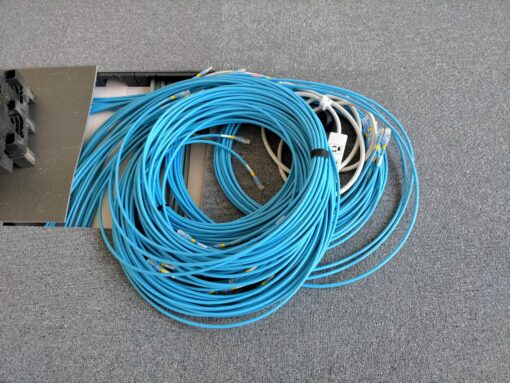

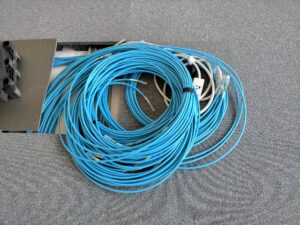

まず、ケーブルを通す位置を決めて、タイルカーペットを何枚か剥がします。今回は、ちょうどデスクの下になる場所にケーブルを立ち上げるようにしました。そうすれば、家具の陰になってケーブルが見えにくくなりますからね。床下には、ケーブルを固定するための結束バンドと、ケーブルプロテクターを使いました。特に、鋭角に曲げないように注意。LANケーブルは曲げ半径が小さすぎると、通信品質が落ちることがあるんです。これは現場でよく言われることですが、知らない業者さんもいるので、うちはしっかり守って施工します。

配線が終わったら、実際に通信テストを行いました。全てのケーブルが正常に通っているか確認。ここで問題があれば、すぐに修正します。今回は一発でOKでした。お客さんにもその場で速度測定を見せて、納得してもらいました。

作業時間の目安

今回の工事、作業員3名で行った場合の予測時間をお伝えします。現場の状況にもよりますが、準備から片付けまでで約4時間から5時間程度見てもらえれば十分です。内訳としては、ケーブル敷設に2時間、端末加工とテストに1.5時間、後片付けに0.5時間といったところ。ただし、床下の状態が複雑だったり、ケーブルの本数が多い場合はもう少しかかることもあります。今回は12本のケーブルを敷設しましたが、3人でテキパキやれば半日あれば終わります。

現場での気づき

今回の工事で特に気をつけたのは、床下の埃やゴミです。新しいオフィスとはいえ、建設時のゴミが残っていることがあります。ケーブルを通す前に、床下を掃除しておくことが大事。そうしないと、後でケーブルが傷つく原因になりますからね。また、タイルカーペットを剥がす時も、傷つけないように注意します。お客さんの財産ですから、丁寧に扱うのは当たり前です。例えば、カーペットの端を持ち上げる時は、専用のヘラを使って、無理に引っ張らないようにします。

あと、これは余談ですが、床下配線の工事って意外と腰にきます。しゃがんだ姿勢での作業が多いので、普段から体幹を鍛えておかないと、翌日に響きますよ（笑）。でも、そういう苦労を乗り越えて、きれいに仕上がった時の達成感は格別です。それに、お客さんから「見えないところまでやってくれてありがとう」と言われると、やってよかったなあと思います。

最後に

と言うよりも、まとめというよりは、福山市でLAN配線工事や電気工事をお考えなら、ぜひ一度ご相談ください。床下隠蔽に限らず、天井裏配線や露出配線も対応します。見えないところにも気を配るのが、うちのポリシーです。費用や工期の相談も、現場を実際に見てからお見積もりしますので、お気軽にどうぞ。最後まで読んでいただき、ありがとうございました。株式会社大信電気でした。
